产品介绍



SF-1 金属复合自润滑轴承以优质低碳钢为基板,中间烧结球形多孔铜粉层,表面扎制以PTFE为主的耐磨润滑材料作为轴承工作层,这种材料具有优异的机械承载能力,中间铜粉层不但可以及时传递轴承运行过程中产生的热量,同时也提高了塑料层与基板的结合强度。



PTFE设计适用于完全干摩擦状态,并根据润滑情况、摩擦系数和耐久性要求开发了多种材料。SNNOV的PTFE金属复合材料在外部润滑或者不润滑的情况下,都能在最广泛的载荷、速度以及温度范围内提供最好的表现。





产品金相

金相图片

注:产品还可根据不同工况条件选择不同的基体材料,如:青铜基板(SF-1B)、不锈钢基板(SF-1S)、以及无铅(SF-1W)等配方产品。

1.聚四氟乙烯

2.球形青铜粉

3.钢背

4.镀铜/锡层

耐磨性能

SF-1 具有优异的耐磨性,这主要是由于PTFE的特殊分子结构。SF-1磨损大致可分为三个阶段,相对应的摩擦系数亦有三种情况。

1)"跑合"阶段:表面层PTFE 混合物向对偶面转移填补对偶面凹坑,并形成转移膜,此时,摩擦系数较大,材料的磨损速度较快。如图中Ⅰ曲线所示。

2)"稳定"磨损阶段:经跑合后的摩擦变成了PTFE 之间的摩擦,其摩擦系数低而稳定,材料的磨损率低而平稳。如图中Ⅱ区曲线所示。

3)"急剧"磨损阶段:多孔层孔隙中的PTFE 润滑剂消耗,无法使摩擦界面间获得足够量的润滑剂。摩擦面之间润滑不良,摩擦系数迅速上升,材料的磨损率亦急剧加快,直至70%青铜裸露时,JYB-10寿命接近终止。如图中Ⅲ曲线所示。

影响寿命的主要因素

1) PV值的影响

PV值是确定SF-1磨损寿命的有效指标。如果要求寿命延长,PV值必须降低。

2) 环境温度的影响

环境温度越高,SF-1使用寿命愈短。

3) 对偶件的影响

对偶件采用合金钢或镀硬铬的轴,表面的粗糙度Ra=0.4~0.63范围内时,SF-1轴承使用寿命可以显著提高。

除了目录中显示的标准产品外,还可以提供非标产品或根据客户要求订购。

应用领域

农业机械:拖拉机、联合收割机、农作物喷雾器、推土机、平地机等;

汽车行业:动力转向泵、转向器推力垫片、盘式制动器、减震器、门铰链、雨刮器、椅子调角器、空气阀以及电磁阀等;

办公商务机械:复印机、传真机、打印机、邮件处理机等;

液压元件和阀门:齿轮泵、柱塞泵、叶片泵,球阀、蝶阀,气缸、油缸以及其他液压元件等;

家用电器:冰箱、空调、吸尘器、缝纫机、清洗机、微波炉和健身器材等;

以及其它物流机械、包装机械、纺织机械、港口机械、矿产机械、森林机械和各类工程机械设备。

产品应用

SF-1无油润滑轴承

SF-1T齿轮油泵轴承

SF-1W无铅轴承

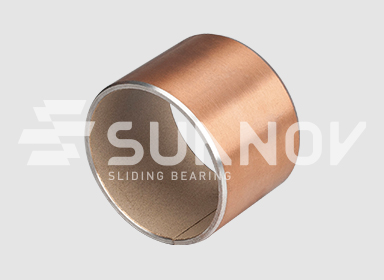

SF-1P往复运动轴承

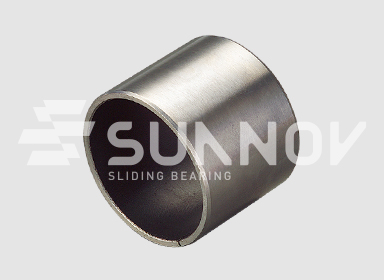

SF-1D液压专用轴承

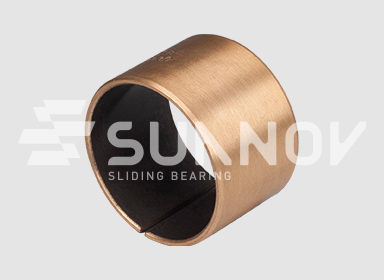

SF-1B青铜基轴承

SF-1S不锈钢耐腐蚀轴承

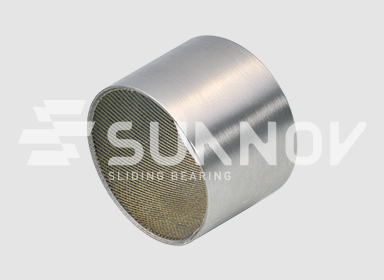

SF-TEX弹钢基PTFE织物自润滑轴承
