产品介绍



JF 双金属复合轴承以优质低碳钢为基体,表面烧结具有低摩擦特性的铜合金(CuSn6.5P0.1、CuPb10Sn10、CuSn8Ni、CuPb24Sn4、AlSn20Cu)作为轴承的耐磨层。



铜合金表面可以根据使用工况需要加工出各种类型的油槽、油孔、油穴等,以适合于无法持续加油或者难以加油的场合。材料通过二次烧结二次挤压可以得到很好的接合强度和最佳的承载能力。



产品金相

金相图片

1.合金层

2.钢基层

双金属轴套合金化学成分

化学元素 JF-800
CuPb10Sn10
JF-720
CuPb24Sn4
JF-700
CuPb30
JF-20
AlSn20Cu
Cu 余量 余量 余量 1.7~1.3
Pb 9.0~11.0 21.0~27.0 26.0~33.0 ——
Sn 9.0~11.0 3.0~4.5 0.5 17.5~22.5
Zn 0.5 0.5 0.5 ——
P 0.1 0.1 0.1 ——
Fe 0.7 0.7 0.7 0.7
Ni 0.5 0.5 0.5 0.1
Sb 0.2 0.2 0.2 ——
Al —— —— —— 余量
Si —— —— —— 0.7
Mn —— —— —— 0.7
Ti —— —— —— 0.2
其他 0.5 0.5 0.5 0.5

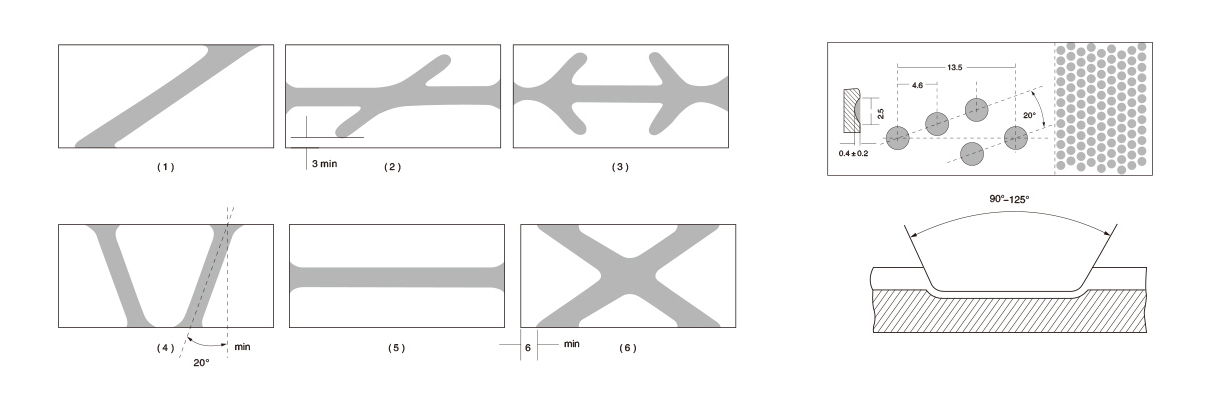

油穴形式

搭扣形式

产品的应用

工程机械:底盘行走机构支重轮轴套、拖带轮轴套、张紧轮轴套;

汽车行业:平衡轴衬套、钢板销衬套、转向节主肖轴套、连杆轴套、气门摇臂轴套、凸轮轴轴套、差速器轴套、变速箱轴套、内燃机主轴瓦、止推垫片;以及柱塞泵侧片,齿轮泵侧片等。

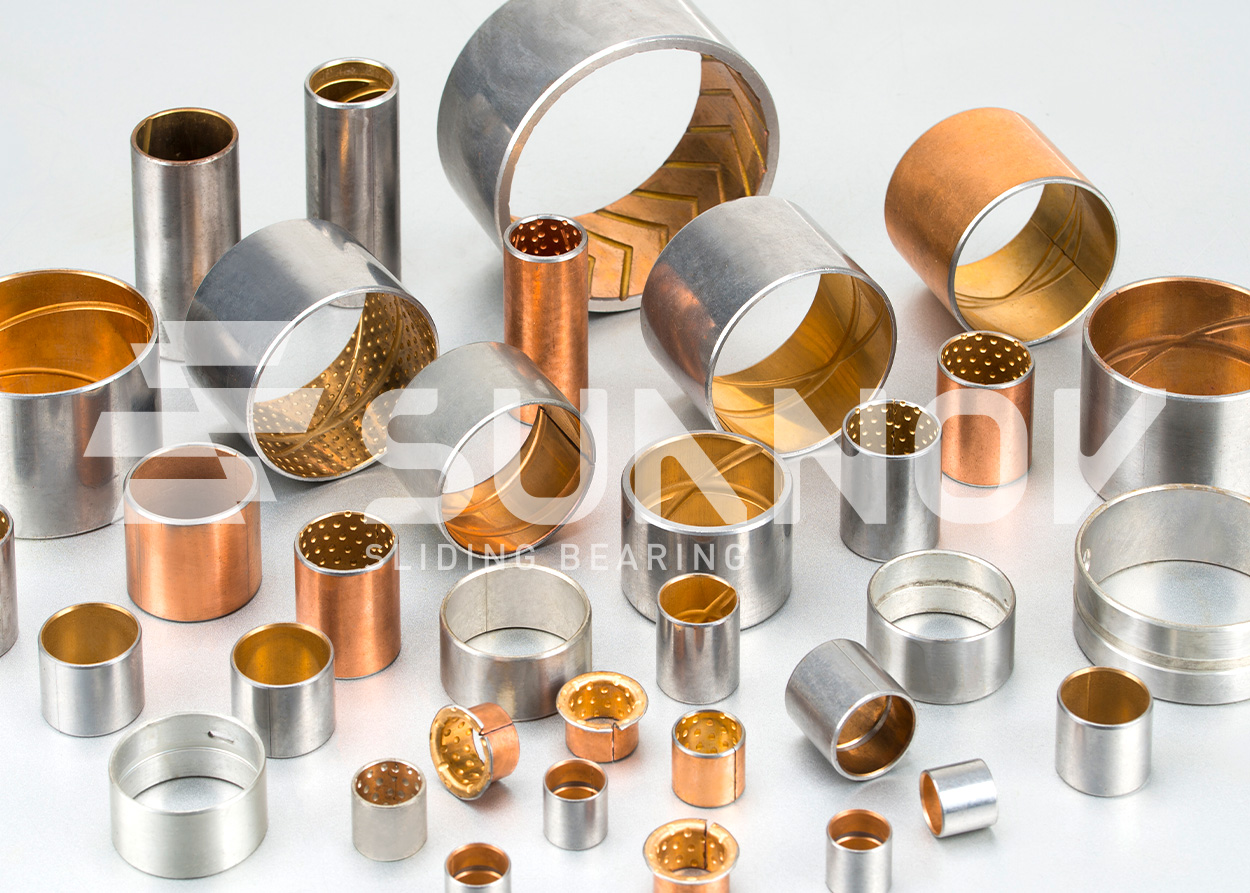

产品应用

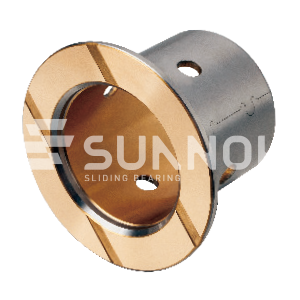

JF-800F标准公制翻边轴套尺寸表

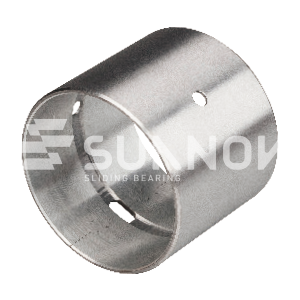

JF-20双金属轴套尺寸表

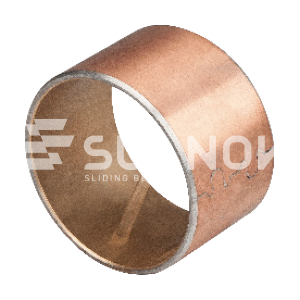

JF-700双金属轴套尺寸表

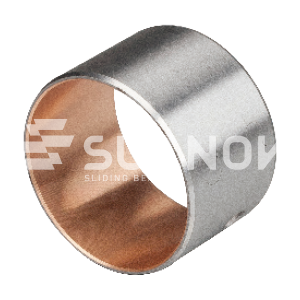

JF-720双金属轴套尺寸表

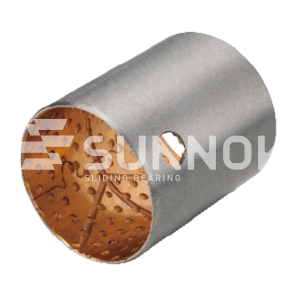

JF-750双金属轴套尺寸表

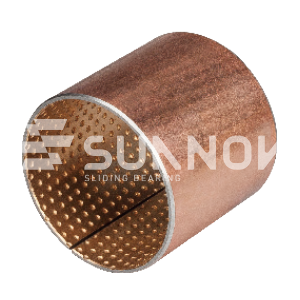

JF-800双金属轴套尺寸表
